飛灰一般呈灰白色或深灰色，顆粒細小(粒徑分布通常在1-150μm之間)，比表面積大(3-18m2/g)，具有吸濕性、易飛揚。飛灰中的礦物質主要為CaO、SiO2、Al2O3、MgO、K2O、Na2O、Fe2O3、無機氯化物和硫酸鹽等，同時含有Cd、Cr、Pb、Cu、Zn、Hg、As、Ni等重金屬，占飛灰的0.5%-3%。還存在二噁英類有毒物質。

　　采用二級水洗工藝，水洗后飛灰采用離心機脫水，水洗飛灰氯≤1%。水洗廢鹽處理包括預處理除雜+蒸發兩段工藝。蒸發器采用MVR系統。

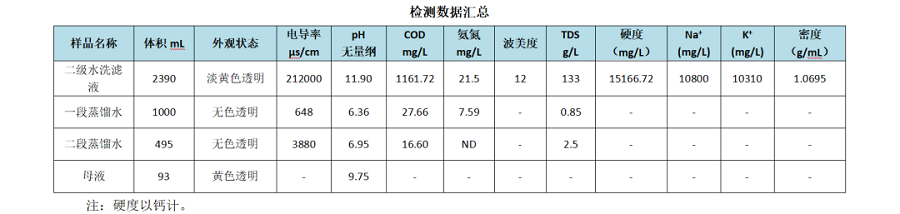

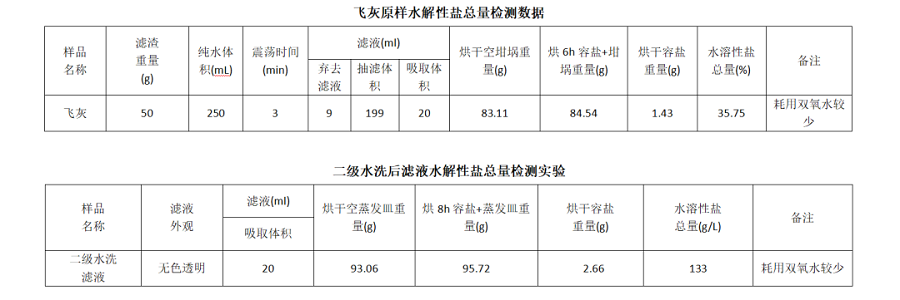

物料分析：

根據上述飛灰檢測指標數據，飛灰中可溶性鹽主要含有鈉鹽、鉀鹽、鈣鹽等，含有大量重金屬以及大部分的不可溶性鹽。飛灰中水溶性鹽含量根據焚燒物料濃度波動大，后續可提供多組具有代表性飛灰進行對比實驗，根據以上實驗數據，本方案按35.75%可溶性鹽比例設計水洗系統。

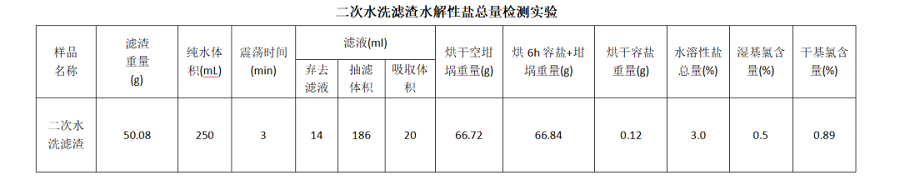

根據以上實驗檢測數據，綜合考慮運行成本，本方案采用1:3灰水比水洗工藝后飛灰中的可溶性鹽能夠控制在3%以下。

      飛灰水洗采用二級飛灰水洗工藝確保飛灰經水洗后含鹽量＜3%（本方案取水洗后含鹽量3%進行設計計算），水洗參數：飛灰：水=1:3，攪拌頻率按照中速（70—80r/min），水洗產生的高鹽廢水采用MVR蒸發實現結晶操作。具體工藝流程如下：

   物料分析：

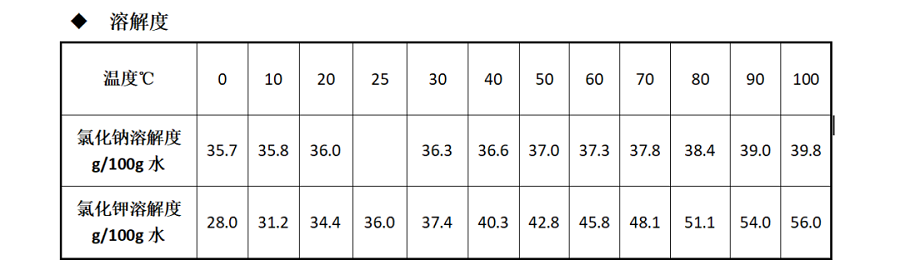

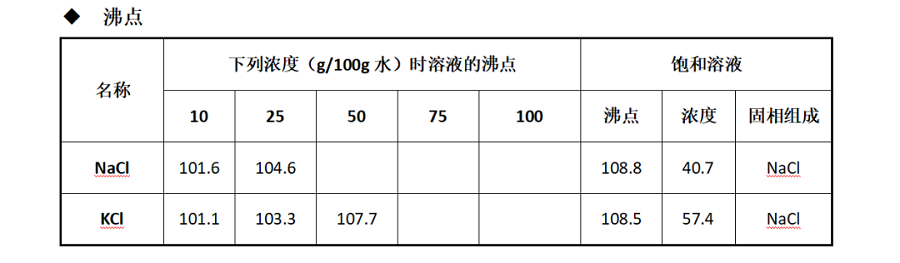

  氯化鈉和氯化鉀的物性特點：

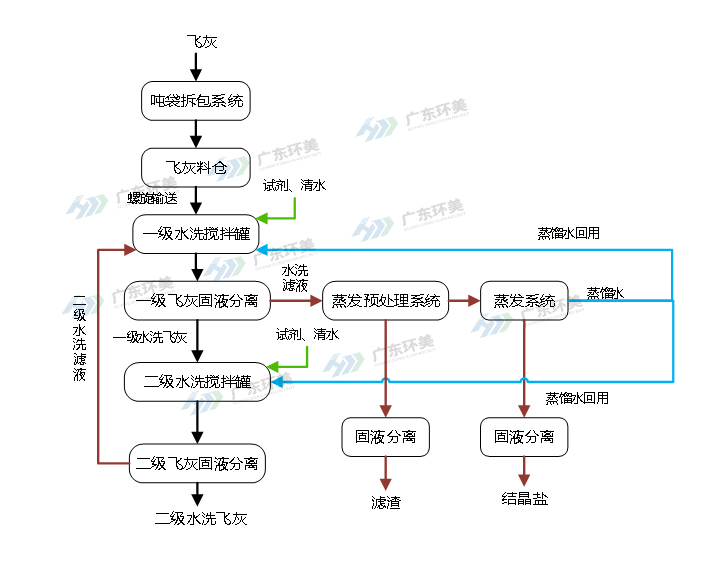

飛灰水洗工藝圖：

     焚燒飛灰經水洗后，形成飛灰水洗液。洗水處理工藝為：預處理系統+蒸發結晶。洗灰水經化學反應、沉淀、除碳、回調PH后進入蒸發結晶器。飛灰水洗后產出洗液3.915t/h，根據初步實驗數據預估衡算，經預處理后飛灰水洗高鹽廢水以進料濃度14.49%設計。

      MVR蒸發器是當前國際領先的節能蒸發系統，其原理是將蒸發產生的二次蒸汽通過壓縮機加壓升溫，提高蒸汽的熱焓并作為熱源給物料加熱，從而實現循環蒸發，冷凝下來的熱水再與原料換熱，進一步回收熱量，實現了潛熱的充分利用，大幅度降低蒸發能耗，顯著節約運行成本。

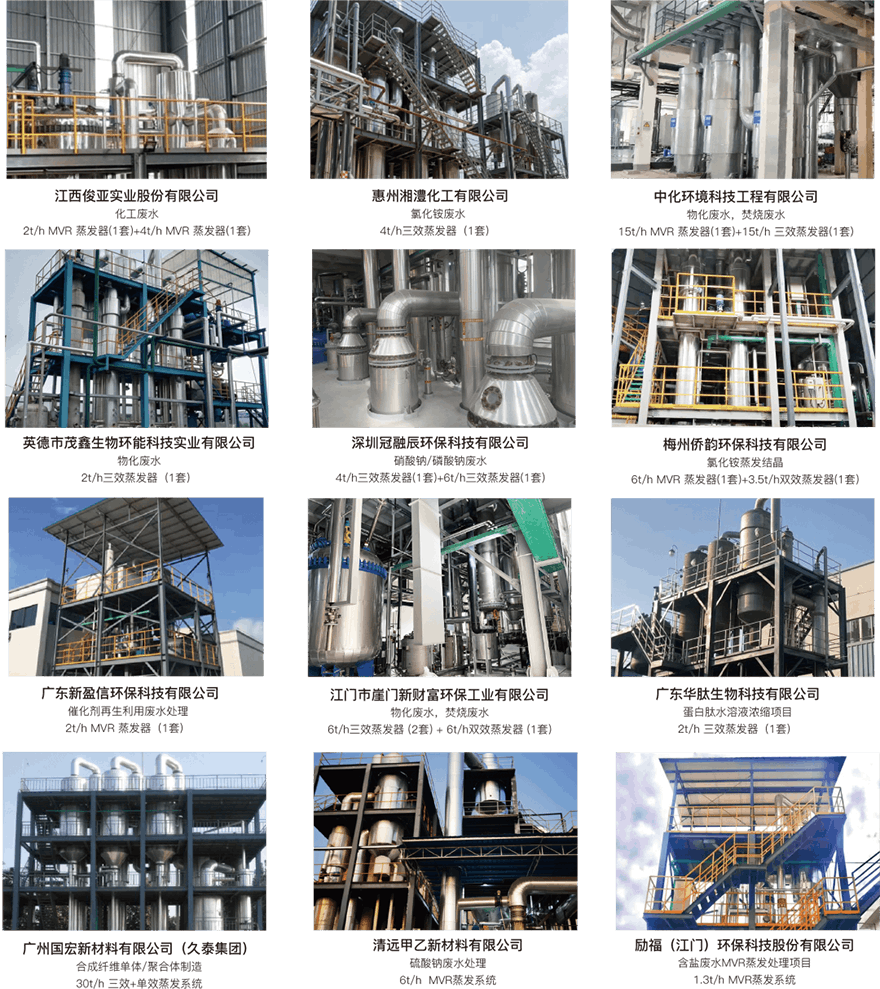

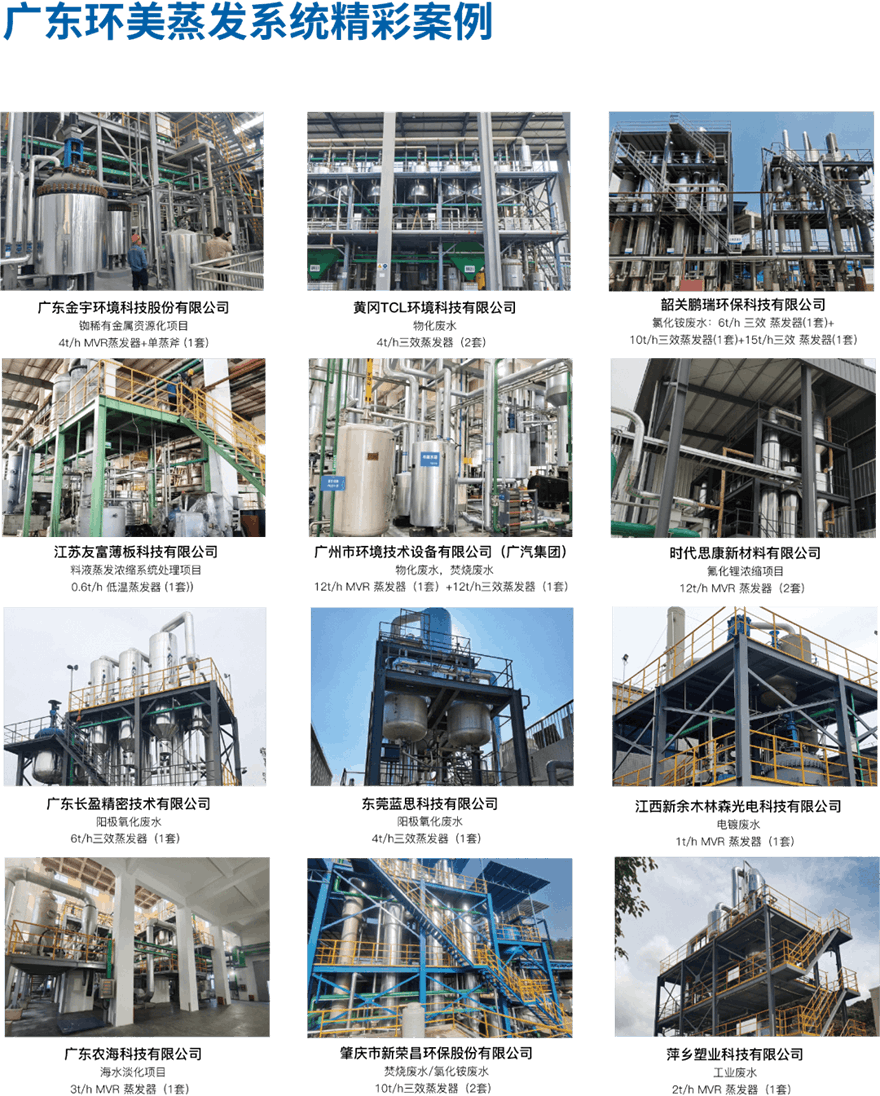

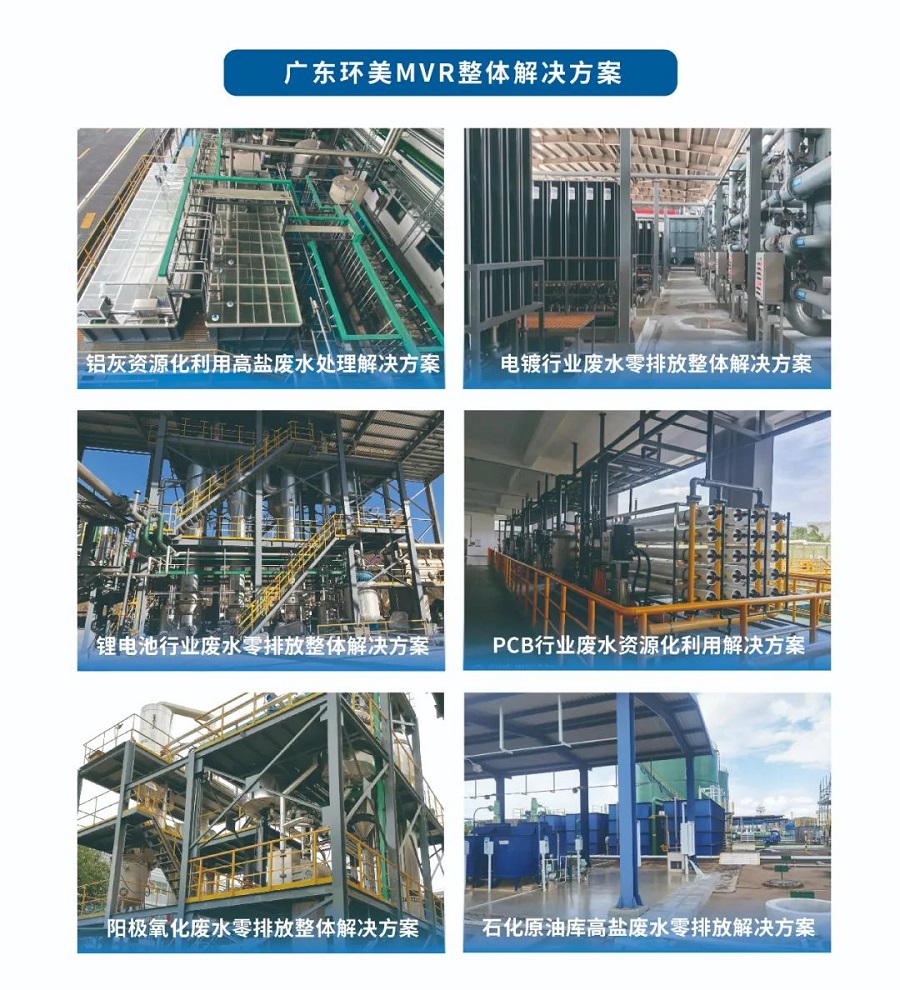

七、 精彩案例
